Z13型脹緊聯結套

時間：2018-12-03　　點擊：649
詳細說明
 ?訂購熱線：187-3071-6577
Z13型脹緊聯結套
Z13型脹緊聯結套

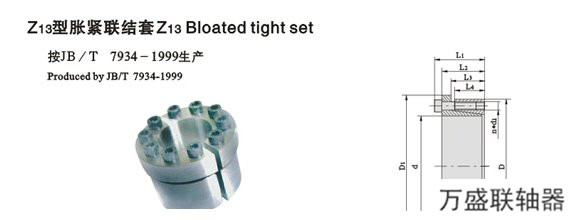

特性:Z13型脹緊套內外錐環用內六角螺栓擰緊,結合面較長,且對中性好,適用于旋轉精度要求較高和傳遞較大載荷的場合。

標記示例：
內徑d=130mm、外徑D=180mm的Z2型脹緊聯接套:脹套Z2-130×180

                                                         安裝參考范例




Z13型脹緊聯接套的基本尺寸和參數：



A 基本尺寸（ mm ） Dimensions

額定負荷

內六角螺釘

脹套與軸結合面上的壓力 pt
N/mm2

脹套與輪載結合面上的壓力 pt
N/mm2

重量
kg

d

D

L1

L2

L3

L4

D1

轉矩Mt
kN

軸向力Ft
kN ．m

d1

n

MA
N． m

20
22
24
25
28
30
32
35

47
47
50
50
55
55
60
60

48
48
48
48
48
48
48
48

42
42
42
42
42
42
42
42

29
29
29
29
29
29
29
29

26
26
26
26
26
26
26
26

53
53
56
56
61
61
66
66

0.54
0.6
0.65
0.68
0.76
0.82
1.31
1.44

54
54
54
54
54
54
82
82

M6
M6
M6
M6
M6
M6
M6
M6

7
7
7
7
7
7
11
11

14
14
14
14
14
14
14
14

276
253
230
222
198
186
261
240

117
118
110
111
100
101
139
140

0.51
0.53
0.55
0.65
0.62
0.80
0.70
0.81

38
40

65
65

48
48

42
42

29
29

26
26

71
71

1.56
1.64

82
82

M6
M6

11
11

14
14

220
209

129
129

0.77
1.33

42
45

75
75

59
59

51
51

34.4
34.4

30
30

81
81

2.13
2.28

101
101

M8
M8

6
6

41
41

213
199

119
119

1.24
1.44

48
50
55
60

80
80
85
90

59
59
59
59

51
51
51
51

34.4
34.4
34.4
34.4

30
30
30
30

86
86
91
96

2.43
2.53
4.18
4.56

101
101
152
152

M8
M8
M8
M8

6
6
9
9

41
41
41
41

186
179
244
224

112
112
158
149

1.41
1.35
1.45
1.55

65
70

95
110

59
66

51
56

34.4
45

30
40

102
117

4.94
6.5

152
186

M8
M10

9
7

41
83

206
176

141
112

1.67
2.61

75
80

115
120

66
66

56
56

45
45

40
40

122
127

7
7.4

186
186

M10
M10

7
7

83
83

165
153

107
102

2.75
2.89

85
90

125
130

66
66

56
56

45
45

40
40

132
137

9
9.6

213
213

M10
M10

8
8

83
83

165
157

112
109

3.04
3.18

95
100

135
145

66
77

56
65

45
52

40
46

142
153

12.6
13.3

267
270

M10
M12

10
7

83
145

185
153

130
105

3.33
4.62

110
120

155
165

77
77

65
65

52
52

46
46

163
173

14.7
18.4

270
309

M12
M12

7
8

145
145

140
147

90
107

5.00
5.37

130
140
150

180
190
200

77
87.5
87.5

66
73.5
73.5

52
58.5
58.5

46
51
51

188
199
209

25.1
40.15
47

388
586
639

M12
M14
M14

10
11
12

145
230
230

171
213
217

124
157
163

6.46
7.73
8.21

160
170
180

210
225
235

87.5
87.5
87.5

73.5
73.5
73.5

58.5
58.5
58.5

51
51
51

219
234
244

54.3
63
66

692
746
746

M14
M14
M14

13
14
14

230
230
230

220
226
212

167
171
162

8.64
10.14
10.66
注： 1、表中所列數據為無隔圈“A ”配置時脹套的額定負荷，當有隔圈配置時其額定負荷為表列負荷的62% ；
　　 2、Z13 型脹套螺釘?shù)臋C(jī)械性能等級為12.9 級。
