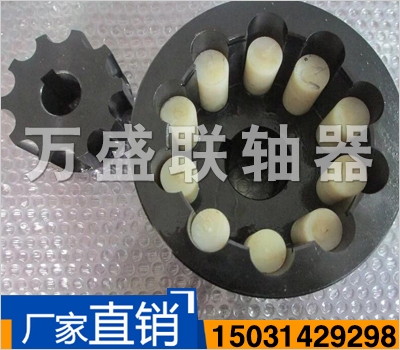

彈性柱銷齒式聯軸器
|
詳細說明
|
?訂購熱線：187-3071-6577 |
●彈性柱銷齒式聯軸器是利用若干非金屬材料制成的柱銷，置于兩半聯軸器與外環內表面之間的對合孔中，通過柱銷傳遞轉矩實現兩半聯軸器聯接，該聯軸器具有以下特點： （1）傳遞轉矩大，在相同轉矩時回轉直徑大多數比齒式聯軸器小，體積小，質量輕，可部分代替齒式聯軸器。 （2）與齒式聯軸器相比，結構簡單，組成零件較少，制造較方便，不用齒輪加工機床。 （3）維修方便，壽命較長，拆下檔板即可更換尼龍柱銷。 （4）尼龍柱銷為自潤材料，不需潤滑，不僅節省潤滑油，而且凈化工作環境。 （5）減振動能差，噪聲較大。 2.兩個半聯軸節凸緣的外緣和外套的內緣制成半徑相同的半元形凹槽，
組合成柱銷孔，以嵌入柱銷。主動軸半聯軸節通過柱銷，帶動外套，
外套通過柱銷帶動從動軸半聯軸節轉動，以傳遞扭距。
●工作溫度－20～+70℃
●聯軸器的軸孔和鍵槽型式及尺寸，標記方法符合GB/T3852-1997
《聯軸器軸孔和聯結型式及尺寸》的規定
●不適于噪聲要求從嚴控制部位。
●可以使用脹緊聯結套(鎖緊盤)聯結。
從動端：J1型軸孔，B型鍵槽，d2=90,L1=132
主動端：Y型軸孔，A型鍵槽，d1=70,L=142
LZ7彈性柱銷齒式聯軸器
■標記示例：
■許用補償量 軸向：±0.5~5mm
徑向：0.~1.5mm
角向：0.5o
