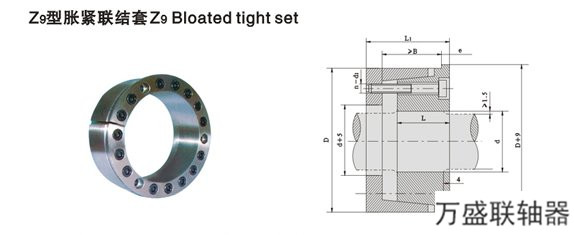

Z9型脹緊聯結套特性：
Z9型脹緊套常用于帶式輸送機驅動滾筒體的聯結。
標記示例：
內徑d=130mm、外徑D=180mm的Z2型脹緊聯接套:脹套Z2-130×180
安裝參考范例
|
基 本 尺 寸
|
內六角螺釘
|
額定負荷
|
脹套與軸
結合面上
的壓力
Pf
N/mm2
|
脹套與輪
轂結合面上的壓力
Pf′
N/mm2
|
螺釘?shù)?br />
擰 緊
力 矩
MA
N·m
|
重量
kg
|
|
d
|
D
|
L
|
L1
|
e
|
B
|
d1
|
n
|
軸向
力F1
KN
|
轉矩
M1
KN·m
|
|
mm
|
|
100
|
145
|
54
|
75
|
5
|
65
|
M12×60
|
8
|
192
|
9.6
|
102
|
70
|
145
|
4.7
|
|
110
|
155
|
54
|
75
|
5
|
65
|
M12×60
|
8
|
191
|
10.5
|
93
|
66
|
145
|
5.1
|
|
120
|
165
|
54
|
75
|
5
|
65
|
M12×60
|
9
|
216
|
13
|
96
|
70
|
145
|
5.5
|
|
130
|
180
|
63
|
84
|
6
|
72
|
M12×70
|
12
|
287
|
17.8
|
100
|
78
|
145
|
7.5
|
|
140
|
190
|
63
|
84
|
6
|
72
|
M12×70
|
12
|
287
|
20.2
|
94
|
69
|
145
|
7.9
|
|
150
|
200
|
63
|
84
|
6
|
72
|
M12×70
|
12
|
287
|
21.6
|
88
|
66
|
145
|
8.4
|
|
160
|
210
|
63
|
84
|
6
|
72
|
M12×70
|
15
|
360
|
28.8
|
101
|
77
|
145
|
8.9
|
|
170
|
225
|
63
|
84
|
6
|
72
|
M12×70
|
16
|
383
|
32.6
|
101
|
76
|
145
|
10.5
|
|
180
|
235
|
63
|
84
|
6
|
72
|
M12×70
|
18
|
431
|
38.8
|
108
|
82
|
145
|
11.0
|
|
190
|
250
|
69
|
94
|
6
|
81
|
M14×75
|
15
|
493
|
46.8
|
106
|
80
|
230
|
14.3
|
|
200
|
260
|
69
|
94
|
6
|
81
|
M14×75
|
16
|
526
|
52.8
|
100
|
77
|
230
|
15.0
|
|
220
|
285
|
69
|
94
|
6
|
81
|
M16×75
|
14
|
640
|
70
|
119
|
92
|
355
|
17.8
|
|
240
|
305
|
86
|
112
|
7
|
98
|
M16×90
|
16
|
731
|
88
|
96
|
75
|
355
|
23.2
|
|
260
|
325
|
86
|
112
|
7
|
98
|
M16×90
|
18
|
822
|
107
|
103
|
82
|
355
|
24.8
|
|
280
|
355
|
94
|
120
|
8
|
106
|
M16×100
|
20
|
910
|
128
|
96
|
75
|
355
|
33
|
|
300
|
375
|
94
|
120
|
8
|
106
|
M16×100
|
22
|
1000
|
151
|
99
|
79
|
355
|
36
|
|
320
|
405
|
109
|
142
|
8
|
125
|
M20×120
|
18
|
1280
|
206
|
101
|
80
|
690
|
52
|
|
340
|
425
|
109
|
142
|
8
|
125
|
M20×120
|
20
|
1420
|
242
|
106
|
85
|
690
|
54
|
|
360
|
455
|
120
|
159
|
8
|
140
|
M22×130
|
20
|
1770
|
319
|
113
|
89
|
930
|
72
|
|
380
|
475
|
120
|
159
|
8
|
140
|
M22×130
|
20
|
1770
|
337
|
109
|
87
|
930
|
75
|
|
400
|
485
|
120
|
159
|
8
|
140
|
M22×130
|
20
|
1770
|
355
|
101
|
83
|
930
|
79
|
|
420
|
515
|
120
|
159
|
8
|
140
|
M22×130
|
22
|
1980
|
410
|
107
|
87
|
930
|
82
|
|
注：Z9型脹緊聯結套螺釘?shù)臋C(jī)械性能等級為 12.9級。
|
|
