ZL型彈性柱銷齒式聯軸器

時間：2018-11-30　　點擊：1034
詳細說明
 ?訂購熱線：187-3071-6577

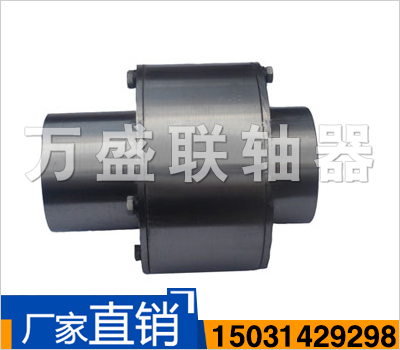

ZL型彈性柱銷齒式聯軸器


ZL型彈性柱銷齒式聯軸器（GB5015-2003）
彈性柱銷齒式聯軸器具有以下特點：（1）彈性柱銷齒式聯軸器與齒式聯軸器相比，結構簡單，組成零件較少，制造較方便，不用齒輪加工機床。傳遞轉矩大，在相同轉矩時回轉直徑大多數比齒式聯軸器小，體積小，質量輕，可部分代替齒式聯軸器。（２）彈性柱銷齒式聯軸器維修方便，壽命較長，拆下檔板即可更換尼龍柱銷。尼龍柱銷為自潤材料，不需潤滑，不僅節省潤滑油，而且凈化工作環境。（３）彈性柱銷齒式聯軸器減振動能差，噪聲較大。彈性柱銷齒式聯軸器是利用若干非金屬材料制成的柱銷，置于兩半聯軸器與外環內表面之間的對合孔中，通過柱銷傳遞轉矩實現兩半聯軸器聯接，彈性柱銷齒式聯軸器具有一定補償兩軸相對偏移的性能，適用于中等和較大功率傳動，不適用于對減振有一定要求和噪聲需要嚴加控制的工作部位。
ZL型彈性柱銷齒式聯軸器基本參數和主要尺寸
ZL型彈性柱銷齒式聯軸器基本參數和主要尺寸

型號 公稱扭矩
Tn(N.m)		 許用轉速
[n]r/min		 軸孔直徑 d 1 d2 軸孔配合長度 D B 轉動慣量 Kg.m 2 質量 m Kg
Y型 J1 型
L L 1
ZL1 100 4000 12 14 32 27 76 42 0.0004 0.80
16 18 42 30
19
20 22 52 38
24
ZL2 250 4000 16 18 42 30 92 50 0.003 3.23
19
20 22 52 38
24
25 28 62 44
30 32 82 60
ZL3 630 4000 25 28 62 44 118 69 0.011 6.57
30 32 82 60
35 38
40 42 112 84
ZL4 1600 4000 40 42 112 84 158 89 0.046 14.8
45 48
50 55
56
60 142 107
ZL5 4000 4000 50 55 112 84 192 89 0.114 24.8
56
60 63 142 107
65 70
71 75
80 172 132
ZL6 6300 3300 60 63 142 107 230 111 0.28 42.5
70 71
75
80 85 172 132
90 95
ZL7 10000 2900 70 71 142 107 260 113 0.56 66.3
75
80 85 172 132
90 95
100 110 212 167
ZL8 16000 2500 80 85 172 132 300 136 1.21 107.3
90 95
100 110 212 167
120
125 130 252 202
ZL9 2500 0 2300 90 95 172 132 335 146 1.98 140.9
100 110 212 167
120
125 252 202

ZL10 31500 2100 130 140 212 167 355 151 2.85 180.9
150
100 110 252 202
120
125 302 242
130 140 150
ZL11 40000 2000 160 170 212 167 380 170 3.9 219.3

110 120 252 202
125
130 140 150 302 242
160 170 180
ZL12 63000 1700 130 140 252 202 445 183 9.2 371.4
150
160 170 302 242
180
190 200 352 282
ZL13 100000 1500 150 252 202 515 218 15.6 470
160 170 302 242
180
190 200 352 282
220
240 410 330
ZL14 125000 1400 170 180 320 242 560 218 27.8 708
190 200 352 282
220
240 250 410 330
260
ZL15 160000 1300 190 200 352 285 590 238 33.4 768
220
240 250 410 330
260
280 300 470 380
ZL16 250000 100, 0 220 352 282 695 262 69.9 1169
240 250 410 330
260
280 300 470 380
320
340 550 450
ZL17 315000 950 240 250 410 330 768 282 122.7 1664
260
280 300 470 380
320
340 360 550 450
380
ZL18 400000 850 250 260 410 330 860 300 202.7 2193
280 300 470 380
320
340 360 550 450
380
400 420 650 540
ZL19 630000 750 280 300 470 380 970 320 341.2 2901
320
340 360 550 450
380
400 420 650 540
440 450
ZL20 1000000 650 320 470 380 1156 351 710 4251
340 360 550 450
380
400 420 650 540
440 450
460 480
500
ZL21 1600000 530 380 550 450 1440 355 1948 7514
400 420 650 540
440 450
460 480
500
530 560 800 680
600 630
ZL22 2000000 500 420 440 650 540 1520 396 2931 10148
450 460
480 500
530 560 800 680
600 630
670 710 900 780
750
ZL23 2500000 460 480 500 650 540 1638 430 4379 13026
