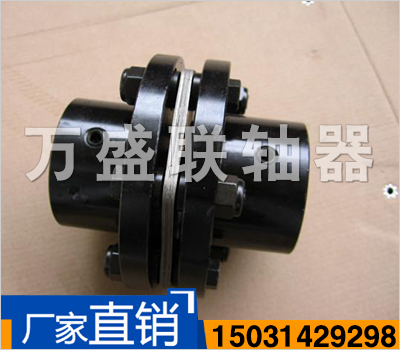

JMⅡ型無沉孔基本型膜片聯軸器
時間：2018-12-03 點擊：1203
|
詳細說明
|
?訂購熱線：187-3071-6577 |
●膜片聯軸器是由幾組膜片（不銹鋼薄扳）用螺栓交錯地與兩半聯軸器聯接，每組膜片由數片疊集而成，膜片分為連桿式和不同形狀的整片式。
● 膜片聯軸器靠膜片的彈性變形來補償所聯兩軸的相對位移，是一種高性能的金屬彈性元件撓性聯軸器，不用潤滑，結構較緊湊，強度高，使用壽命長，無旋轉間隙，不受溫度和油污影響，具有耐酸、耐堿、防腐蝕的特點，適用于高溫、高速、有腐蝕介質工況環境的軸系傳動，廣泛用于各種機械裝置的軸系傳動，如水泵（尤其是大功率、化工泵）、風機、壓縮機、液壓機械、石油機械、印刷機械、紡織機械、化工機械、礦山機械、冶金機械、航空（直升飛機）、艦艇高速動力傳動系統，經動平衡后應用于高速傳動軸系已比較普遍。
● 膜片聯軸器與齒式聯軸器相比，沒有相對滑動，不需要潤滑、密封，無噪聲，基本不用維修，制造較方便，可部分代替齒式聯軸器。JZM型膜片聯軸器是我國重點推廣應用的高性能撓性聯軸器，且工業發達國家已普遍采用。在實際應用中一般采用接中間軸型，以提高兩軸線偏移補償性能。
JMⅡ型膜片聯軸器許用補償量
|
許用補償量
|
型號
|
|||
|
JMⅡ1～JMⅡ8
|
JMⅡ9～JMⅡ17
|
JMⅡ18～JMⅡ26
|
JMⅡ27～JMⅡ30
|
|
|
軸向△x/min
|
1
|
2.5
|
4
|
6
|
|
角向△α
|
1°
|
|||
